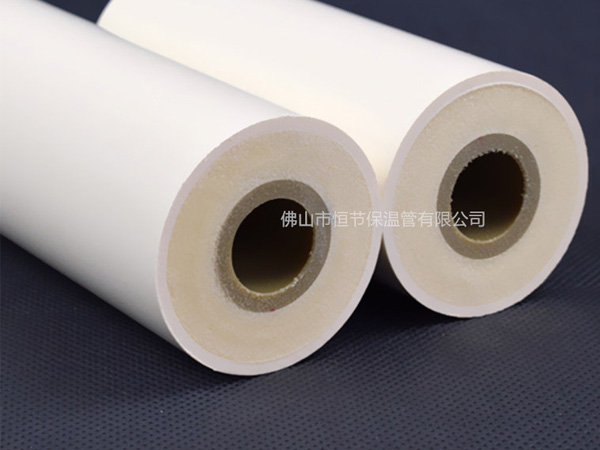

一、發(fā)泡保溫管的內(nèi)外皮層和泡沫芯層的材料應在兩臺高速混合機中混合。
二、生產(chǎn)前，需要仔細調(diào)整成型模具中模具與芯軸之間裝配間隙的均勻性。當生產(chǎn)中間隙不均勻影響壁厚時，只能微調(diào)。
三、生產(chǎn)前調(diào)整模與定徑套的距離一般控制在120-200毫米范圍內(nèi)。在生產(chǎn)中，距離要根據(jù)工作經(jīng)驗來調(diào)整。如果發(fā)現(xiàn)芯材發(fā)泡很快，兩種材料之間的距離要調(diào)小一些，否則要大一些。
四、除了皮層和芯層擠出機的規(guī)格不同(芯層擠出機的規(guī)格略大于皮層材料的規(guī)格)外，還應注意兩臺擠出機之間擠出熔融速度的匹配。在初始生產(chǎn)過程中，需要觀察管坯內(nèi)外層和芯層擠出材料的成型厚度和熔體流速的一致性，然后適當調(diào)整兩臺擠出機中螺桿的轉(zhuǎn)速。
五、注意工藝溫度控制對管坯成型質(zhì)量的影響。熔體進口溫度應控制在160-165℃，復合分流錐溫度應控制在165-175℃，模具溫度應控制在180-195℃。
六、控制拉拔管坯的速度，注意拉拔比在1.2-1.5范圍內(nèi)。
七、注意控制定型冷卻水溫度不超過15℃，管坯應充分冷卻，以迅速減少或停止芯發(fā)泡材料的發(fā)泡過程。
那么今天的講解就先到這里了，以上就是今天的全部內(nèi)容，相信大家對發(fā)泡管擠出成型的注意事項也有了一定的認識。非常感謝您的耐心閱讀。如還想了解更多關(guān)于發(fā)泡保溫管的相關(guān)問題，您可以撥打右上角的服務熱線，與我們咨詢。
二、生產(chǎn)前，需要仔細調(diào)整成型模具中模具與芯軸之間裝配間隙的均勻性。當生產(chǎn)中間隙不均勻影響壁厚時，只能微調(diào)。
三、生產(chǎn)前調(diào)整模與定徑套的距離一般控制在120-200毫米范圍內(nèi)。在生產(chǎn)中，距離要根據(jù)工作經(jīng)驗來調(diào)整。如果發(fā)現(xiàn)芯材發(fā)泡很快，兩種材料之間的距離要調(diào)小一些，否則要大一些。
四、除了皮層和芯層擠出機的規(guī)格不同(芯層擠出機的規(guī)格略大于皮層材料的規(guī)格)外，還應注意兩臺擠出機之間擠出熔融速度的匹配。在初始生產(chǎn)過程中，需要觀察管坯內(nèi)外層和芯層擠出材料的成型厚度和熔體流速的一致性，然后適當調(diào)整兩臺擠出機中螺桿的轉(zhuǎn)速。
五、注意工藝溫度控制對管坯成型質(zhì)量的影響。熔體進口溫度應控制在160-165℃，復合分流錐溫度應控制在165-175℃，模具溫度應控制在180-195℃。
六、控制拉拔管坯的速度，注意拉拔比在1.2-1.5范圍內(nèi)。
七、注意控制定型冷卻水溫度不超過15℃，管坯應充分冷卻，以迅速減少或停止芯發(fā)泡材料的發(fā)泡過程。
那么今天的講解就先到這里了，以上就是今天的全部內(nèi)容，相信大家對發(fā)泡管擠出成型的注意事項也有了一定的認識。非常感謝您的耐心閱讀。如還想了解更多關(guān)于發(fā)泡保溫管的相關(guān)問題，您可以撥打右上角的服務熱線，與我們咨詢。
關(guān)鍵字：發(fā)泡保溫管
